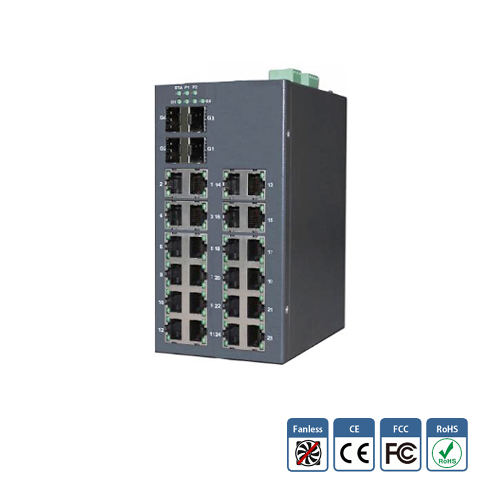

ES2028G系列工业级管理型导轨式工业以太网交换机,最多支持24*10/100/1000Base-T,并可配置4*1000Base-X SFP插槽光口。
管理功能齐全,包括QoS、VLAN、IGMPSnooping/GMRP、PortTrunking、SNMPV1/V2/V3等。RSTP/STP/MSTP/ERPS等多种冗余保护协议,提高了网络的可靠性和互通性。宽温设计,强抗电磁干扰能力,满足严苛的工业现场环境应用的需求,适合构建基于环网冗余协议的全千兆交换冗余网络及灵活的工业网络。
● 最多可支持24*10/100/1000Base-T
● 可配置4*1000Base-X SFP插槽光口
● 可选DC 24V电源输入
● 支持RSTP/STP/MSTP/ERPS/ZJRing等多种冗余保护协议
● 支持QoS、VLAN、IGMPSnooping/GMRP等管理功能
● 支持导轨式/壁挂式安装
IEEE标准 | |
IEEE802.3 | 10BaseT Ethernet |
IEEE802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
IEEE802.3ab | 1000BaseT(X) Ethernet |
IEEE802.3z | 1000BaseX Ethernet |
IEEE802.3x | Flow Control(流量控制) |
IEEE802.3d | Spanning Tree Protocol(生成树) |
IEEE802.1w | Rapid Spanning Tree Protocol(快速生成树) |
IEEE802.1s | Multiple Spanning Tree Protocol(多生成树) |
IEEE802.1p | Class of Service(服务等级) |
IEEE802.1Q | VLAN Tag(虚拟局域网标签) |
IEEE802.3ad | LACP(链路聚合控制协议) |
IEEE802.1x | User Authentication(用户鉴权) |
IEEE802.1ab | LLDP(逻辑链路发现协议) |
交换特性 | |
MAC地址表 | 8K |
数据包缓存 | 4Mbit |
处理方式 | 存储转发 |
RJ45端口数 | 最多24*10/100/1000Base-T |
1000Base-X端口 | 最多4*1000Base-X SFP插槽光口 |
LED指示灯 | 电源、电口、光口、状态 |
控制串口 | RS-232,RJ45连接器,9600bps,8,N,1 |
电源 | |
24V输入 | 4针端子,双输入电源; DC24V电源支持范围为12-36VDC |
电源功耗 | 最大20瓦 |
电源保护 | 反接保护、过载保护 |
告警 | 2针端子 |
环境属性 | |
标准型号 | -10~60°C |
宽温型号 | -40~75°C |
储存温度 | -40°C~85°C |
相对湿度 | 5~95%(无凝霜) |
认证 | |
EMC | CE,FCC |
EMI | FCCPart15.CISPR(EN55022)classA |
EMS | EN61000-4-2(ESD)Level3, EN61000-4-3(RS)Level3, EN61000-4-4(EFT)Level3, EN61000-4-5(Surge)Level3, EN61000-4-6(CS)Level3, EN61000-4-8 |
Shock | IEC60068-2-27 |
Freefall | IEC60068-2-32 |
Vibration | IEC60068-2-6 |
GreenProduct | RoHS,WEEE |
软件特性 | |
MIB | RFC1215Trap,RFC1213MIBII,RFC1157SNMPMIB,RFC1493BridgeMIB,RFC 2674VLANMIB,RFC1643,RFC1757,RSTPMIB,PrivateMIB,LLDPMIB |
设备管理 | 支持SNMPv1,v2,v3 支持Web管理、Telnet和串口CLI配置支持DHCP-client 支持用户登录密码保护 |
安全特性 | 支持ACL具备L2~L4包过滤能力 支持基于端口的MAC过滤 支持MAC地址绑定 支持基于端口的802.1X认证 支持RADIUS认证 支持系统自防御,防止DDOS等攻击 |
VLAN | 支持端口VLAN、IEEE802.1QTag 最多可用的VLAN数:4094,VID范围1~4094支持管理VLAN |
端口汇聚 | 支持静态LACP;支持2组汇聚组,每组最多4个端口 |
网络冗余 | 支持STP(IEEE802.1d),RSTP(IEEE802.1w)和MSTP(IEEE802.1s) ERPS(G.8032),ZJRing私有环网(自愈时间<10ms) |
QoS | 支持绝对优先级、相对优先级两种调度方式 4个优先级队列, 支持根据802.1p/DSCP队列调度,每端口8个队列 |
端口镜像 | 支持基于端口的单向和双向流量镜像 |
IGMP组播 | 支持IGMPSnoopingV1/V2,最多支持256个组播组 |
端口带宽控制 | 支持对出入端口的报文流量进行限速,粒度最小为64Kbps |
广播风暴抑制 | 支持对广播报文、组播报文和未知单播报文的抑制 |
设备维护 | 支持Sys log(系统日志) 支持RMON(Remote Network Monitoring) 支持Ping检测 支持链路层发现协议LLDP(Link Layer Discovery Protocol) |
SNTP | 支持SNTP协议 |
固件升级 | 支持WEB页面和串口TFTP升级 |
配置文件 | 支持配置文件的导入和导出 |
物理特性 | |
外壳 | IP40金属外壳 |
安装方式 | 默认导轨安装,可选壁挂安装 |

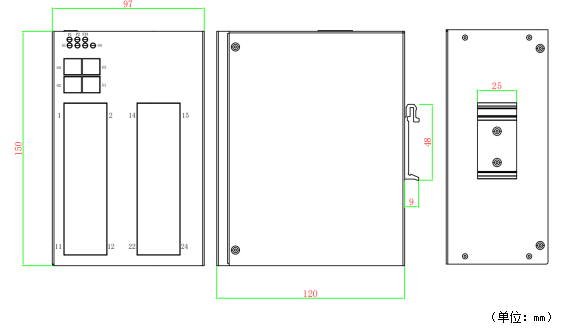

尺寸 | 97(W)x150(H)x120(D)mm |
质保期 | |
MTBF | 320000h |
保修期 | 5年 |
配置型号
型号 | 产品描述 |
ES2028G-16GT4G-DC | 工业级管理型导轨式工业以太网交换机,16*10/100/1000Base-T,4*1000Base-X SFP插槽光口,DC24V(12~36V)供电,冗余输入电源。多模双纤2公里、单模双纤10公里可选,单纤、双纤可选。 |
ES2028G-24GT4G-DC | 工业级管理型导轨式工业以太网交换机,24*10/100/1000Base-T,4*1000Base-X SFP插槽光口,DC24V(12~36V)供电,冗余输入电源。多模双纤2公里、单模双纤10公里可选,单纤、双纤可选。 |
