ES4002系列百兆工业级光纤收发器,板卡式设计,支持10/100Base-T到10/100Base-FX的转换。提供过载和反接保护。可选宽温型号,强抗电磁干扰能力。配套ZJIC216-JJ机框使用,完美解决高密度光电转换应用需求。节省空间,安装、部署方便。
● 支持1*10/100Base-T、1*10/100Base-FX
● 光口SC/ST/FC可选,距离可选
● 支持DC 5V电源输入
● 插卡式安装
IEEE标准 | |
IEEE802.3 | 10BaseT Ethernet |
IEEE802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
IEEE802.3x | Flow Control(流量控制) |
交换特性 | |
MAC地址表 | 1K |
数据包缓存 | 1Mbit |
处理方式 | 存储转发 |
接口 | |
RJ45端口数 | 1*10/100Base-T |
10/100Base-FX端口 | 1*10/100Base-FX,单模/多模可选, SC/ST/FC可选,单纤/双纤可选 |
10/100Base-FX传输距离 | 多模2km,单模20km/40km/60km/120km可选 |
LED指示灯 | 电源、电口、光口 |
电源 | |
5V输入 | 5v DC,金手指 |
电源功耗 | 最大3瓦 |
电源保护 | 反接保护、过载保护 |
环境属性 | |
标准型号 | -10~60°C |
宽温型号 | -40~75°C |
储存温度 | -40°C~85°C |
相对湿度 | 5~95%(无凝霜) |
物理特性 | |
外壳 | IP40金属外壳 |
安装方式 | 插卡式安装 |

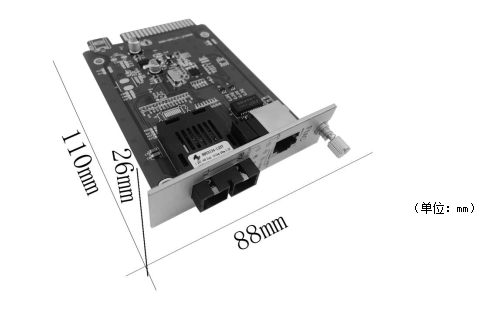

尺寸 | 26(W)x88(H)x110(D)mm |
认证 | |
EMC | CE,FCC |
EMI | FCCPart15.CISPR(EN55022)classA |
EMS | EN61000-4-2(ESD)Level3, EN61000-4-3(RS)Level3, EN61000-4-4(EFT)Level3, EN61000-4-5(Surge)Level3, EN61000-4-6(CS)Level3,EN61000-4-8 |
Shock | IEC60068-2-27 |
Freefall | IEC60068-2-32 |
Vibration | IEC60068-2-6 |
GreenProduct | RoHS,WEEE |
质保期 | |
MTBF | 320000h |
保修期 | 5年 |
型号 | 产品描述 |
ES4002-1T1S-DC | 工业级光纤收发器,1*10/100Base-T、1*10/100Base-FX(SC、ST、FC可选),DC 5V供电。多模双纤2公里、单模双纤10公里可选,单纤、双纤可选。 |
