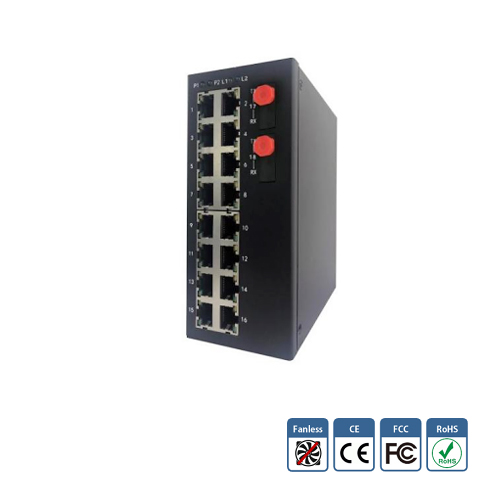

ES1018系列工业级非管理导轨式工业以太网交换机，支持16个10/100Base-T，2个10/100Base-FX（固化）/1000Base-X（固化）。
导轨式或壁挂式安装，灵活方便；DC24V/48V，AC220V输入电压可选，宽电压范围输入，并提供过载和反接保护，强抗电磁干扰能力，完全适用严苛的工业现场环境应用，为大密度百兆工业级网络接入及汇聚提供支撑方案。
● 支持16*10/100Base-T
● 最多2*10/100Base-FX（固化）或2*1000Base-X（固化）
● 可选DC 24V/48V,AC 220V电源输入
● 工业IP40防护等级
● 支持导轨式/壁挂式安装
IEEE标准 | |||
IEEE802.3 | 10BaseT Ethernet | ||
IEEE802.3u | 100BaseT(X) and 100BaseFX FastEthernet | ||
IEEE802.3x | Flow Control（流量控制） | ||
IEEE802.3ab | 1000BaseT(X) Ethernet | ||
IEEE802.3z | 1000BaseX Ethernet | ||
交换特性 | |||
MAC地址表 | 8K | ||
数据包缓存 | 4Mbit | ||
处理方式 | 存储转发 | ||
接口 | |||
RJ45端口数 | 最多16*10/100Base-T | ||
光口 | 最多2*10/100Base-FX（固化）/2*1000Base-X（固化） （SC/ST/FC/LC可选） | ||
LED指示灯 | 电源、电口、光口 | ||
电源 | |||
24V输入 | 4针端子，双输入电源; 24VDC电源支持范围为12~36VDC | ||
48V输入 | 4针端子，双输入电源； 48VDC电源支持范围为36~56VDC | ||
220V输入 | 4针端子，单电源; 220V电源支持范围为100～240VAC | ||
电源功耗 | 最大12W | ||
电源保护 | 反接保护、过载保护 | ||
环境属性 | |||
标准型号 | -10~60°C | ||
宽温型号 | -40~75°C | ||
储存温度 | -40°C~85°C | ||
相对湿度 | 5~95%(无凝霜) | ||
物理特性 | |||
外壳 | IP40金属外壳 | ||
安装方式 | 默认导轨安装，可选壁挂安装 | ||
尺寸 | 65(W)x150(H)x120(D)mm | ||
认证 | |||
EMC | CE,FCC | ||
EMI | FCCPart15.CISPR(EN55022)classA | ||
EMS | EN61000-4-2（ESD）Level3, EN61000-4-3（RS）Level3, EN61000-4-4（EFT）Level3, EN61000-4-5（Surge）Level3, EN61000-4-6（CS）Level3, EN61000-4-8 | ||
Shock | IEC60068-2-27 | ||
Freefall | IEC60068-2-32 | ||
Vibration | IEC60068-2-6 | ||
GreenProduct | RoHS,WEEE | ||
质保期 | |||
MTBF | 320000h | ||
保修期 | 5年 | ||
型号 | 产品描述 |
ES1018-16T2S-AC | 工业级非管理导轨式工业以太网交换机，16*10/100Base-T，2*10/100Base-FX（固化），AC220V（AC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1018-16T2S-DCL | 工业级非管理导轨式工业以太网交换机，16*10/100Base-T，2*10/100Base-FX（固化），DC24V（12~36V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1018-16T2S-DCH | 工业级非管理导轨式工业以太网交换机，16*10/100Base-T，2*10/100Base-FX（固化），DC48V（36~56V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1018-16T2GAC | 工业级非管理导轨式工业以太网交换机，16*10/100Base-T，2*1000Base-X（固化），AC220V（AC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1018-16T2GDCL | 工业级非管理导轨式工业以太网交换机，16*10/100Base-T，2*1000Base-X（固化），DC24V（12~36V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1018-16T2GDCH | 工业级非管理导轨式工业以太网交换机，16*10/100Base-T，2*1000Base-X（固化），DC48V（36~56V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
