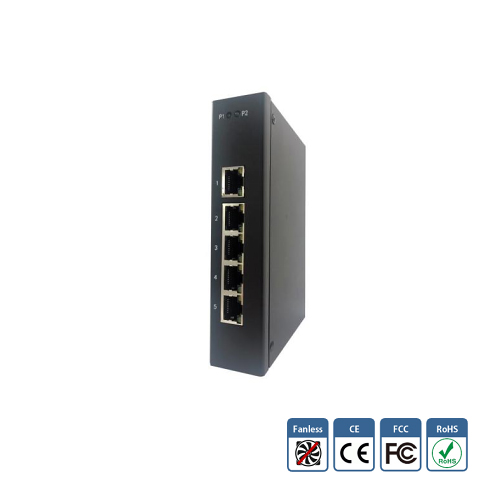

ES1005G系列千兆级非管理导轨式工业以太网交换机，支持5*10/100/1000 Base-T（最多支持2*1000Base-X（固化））。导轨式安装，DC 24V/48V，AC 220V供电可选，DC宽电压范围输入，并提供过载和反接保护，可选宽温型号，强抗电磁干扰能力。体积小巧，金属外壳，使产品适合工业应用环境
● 最多支持5*10/100/1000Base-T
● 最多支持2*1000Base-X（固化）
● 可选DC 24V/48V, AC 220V电源输入
● 工业IP40防护等级
● 支持导轨式/壁挂式安装
IEEE标准 | |
IEEE802.3 | 10BaseT Ethernet |
IEEE802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
IEEE802.3ab | 1000BaseT(X) Ethernet |
IEEE802.3z | 1000BaseX Ethernet |
IEEE802.3x | Flow Control（流量控制） |
交换特性 | |
MAC地址表 | 4K |
数据包缓存 | 1Mbit |
处理方式 | 存储转发 |
接口 | |
RJ45端口数 | 最多5*10/100/1000Base-T |
1000Base-X（固化） | 最多2*1000Base-X（固化），单模/多模可选，SC/ST/FC可选，单纤/双纤可选 |
1000Base-X（固化）传输距离 | 多模0.5km/2km，单模20km/40km/60km/120km可选 |
LED指示灯 | 电源、电口、光口 |
电源 | |
24V输入 | 4针端子，双输入电源;24VDC电源支持范围为12~36VDC |
48V输入 | 4针端子，双输入电源;48VDC电源支持范围为36~56VDC |
220V输入 | 4针端子，单电源;220V电源支持范围为100~240VAC |
电源功耗 | 最大6瓦 |
电源保护 | 反接保护、过载保护 |
环境属性 | |
标准型号 | -10~60°C |
宽温型号 | -40~75°C |
储存温度 | -40°C~85°C |
相对湿度 | 5~95%(无凝霜) |
物理特性 | |
外壳 | IP40金属外壳 |
安装方式 | 默认导轨安装，可选壁挂安装 |

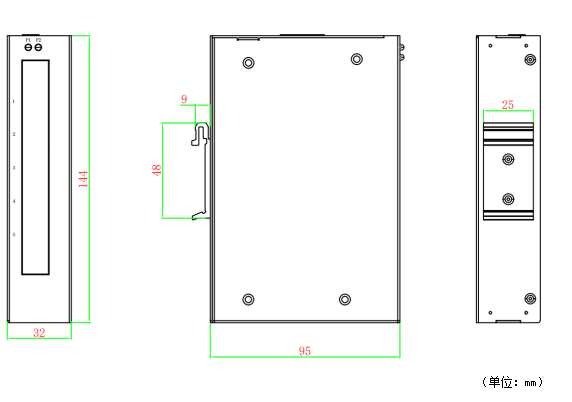

尺寸 | 32(W)x144(H)x95(D)mm |
认证 | |
EMC | CE,FCC |
EMI | FCCPart15.CISPR(EN55022)classA |
EMS | EN61000-4-2（ESD）Level3, EN61000-4-3（RS）Level3, EN61000-4-4（EFT）Level3, EN61000-4-5（Surge）Level3, EN61000-4-6（CS）Level3, EN61000-4-8 |
Shock | IEC60068-2-27 |
Freefall | IEC60068-2-32 |
Vibration | IEC60068-2-6 |
GreenProduct | RoHS,WEEE |
质保期 | |
MTBF | 320000h |
型号 | 产品描述 |
ES1005G-5GT-AC | 工业级非管理导轨式工业以太网交换机，5*10/100/1000Base-T，AC220V（AC 100～240V）供电 |
ES1005G-5GT-DCL | 工业级非管理导轨式工业以太网交换机，5*10/100/1000Base-T，DC24V（12~36V）供电，冗余输入电源。 |
ES1005G-5GT-DCH | 工业级非管理导轨式工业以太网交换机，5*10/100/1000Base-T，DC48V（36~56V）供电，冗余输入电源。 |
ES1005G-4GT1G-AC | 工业级非管理导轨式工业以太网交换机，4*10/100/1000Base-T、1*1000Base-X（固化），AC220V（AC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1005G-4GT1G-DCL | 工业级非管理导轨式工业以太网交换机，4*10/100/1000Base-T、1*1000Base-X（固化），DC24V（12~36V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1005G-4GT1G-DCH | 工业级非管理导轨式工业以太网交换机，4*10/100/1000Base-T、1*1000Base-X（固化），DC48V（36~56V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1005G-3GT2G-AC | 工业级非管理导轨式工业以太网交换机，3*10/100/1000Base-T、2*1000Base-X（固化），AC220V（AC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1005G-3GT2G-DCL | 工业级非管理导轨式工业以太网交换机，3*10/100/1000Base-T、2*1000Base-X（固化），DC24V（12~36V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES1005G-3GT2G-DCH | 工业级非管理导轨式工业以太网交换机，3*10/100/1000Base-T、2*1000Base-X（固化），DC48V（36~56V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
