ES1003G

IEEE802.3

10BaseT Ethernet

IEEE802.3u

100BaseT(X) and 100BaseFX Fast Ethernet

IEEE802.3ab

1000BaseT(X) Ethernet

IEEE802.3z

1000BaseX Ethernet

IEEE802.3x

Flow Control（流量控制）

交换特性

MAC地址表

1K

数据包缓存

1Mbit

处理方式

存储转发

接口

RJ45端口数

2*10/100/1000Base-T

1000Base-X（固化）端口

1*1000Base-X（固化），单模/多模可选，

SC/ST/FC可选，单纤/双纤可选

1000Base-X（固化）传输距离

多模0.5km/2km，单模20km/40km/60km/120km可选

LED指示灯

电源、电口、光口

电源

24V输入

4针端子，双输入电源;24VDC电源支持范围为12~36VDC

48V输入

4针端子，双输入电源；48VDC电源支持范围为36~56VDC

220V输入

4针端子，单电源;220V电源支持范围为100~240VAC

电源功耗

最大3瓦

电源保护

反接保护、过载保护

环境属性

标准型号

-10~60°C

宽温型号

-40~75°C

储存温度

-40°C~85°C

相对湿度

5~95%(无凝霜)

物理特性

外壳

IP40金属外壳

安装方式

默认导轨安装，可选壁挂安装

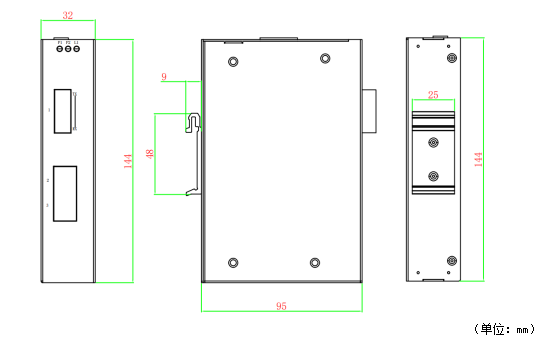

尺寸

32(W)x144(H)x95(D)mm

认证

EMC

CE,FCC

EMI

FCCPart15.CISPR(EN55022)classA

EMS

EN61000-4-2（ESD）Level3,

EN61000-4-3（RS）Level3,

EN61000-4-4（EFT）Level3,

EN61000-4-5（Surge）Level3,

EN61000-4-6（CS）Level3,EN61000-4-8

Shock

IEC60068-2-27

Freefall

IEC60068-2-32

Vibration

IEC60068-2-6

GreenProduct

RoHS,WEEE

质保期

MTBF

320000h

保修期

5年

ES1003G--2GT-1GSC-220V

工业级光纤收发器，2*10/100/1000Base-T、1*1000Base-X（固化），AC220V（AC 100～240V）。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。

ES1003G--2GT-1GSC-24V

工业级光纤收发器，2*10/100/1000Base-T、1*1000Base-X（固化），DC24V（12~36V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。

ES1003G--2GT-1GSC-48V

工业级光纤收发器，2*10/100/1000Base-T、1*1000Base-X（固化），DC48V（36~56V）供电，冗余输入电源。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。
