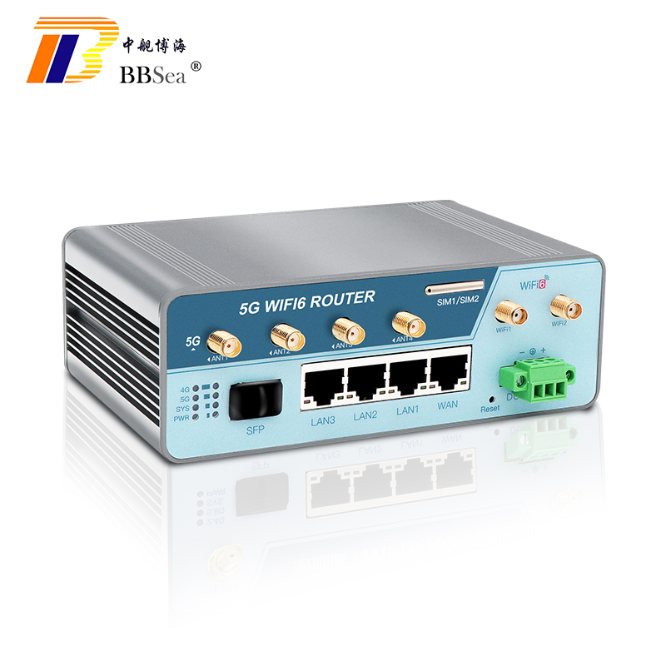

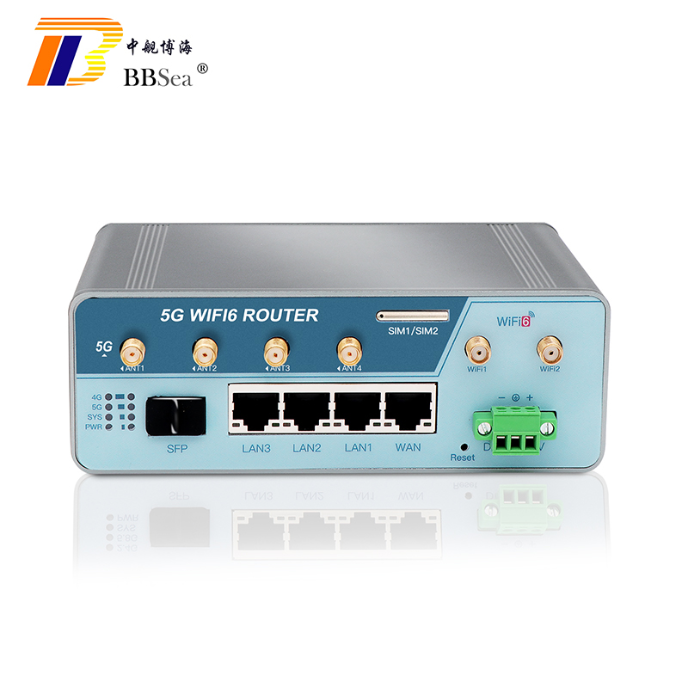

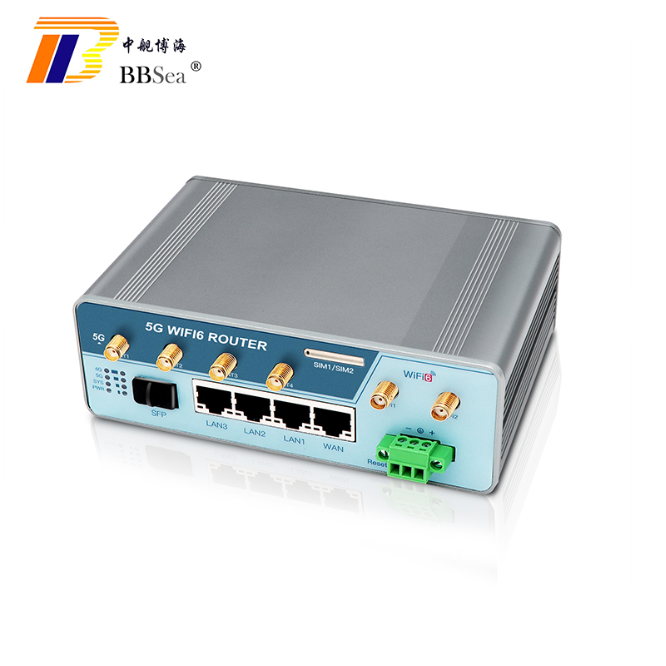

BBSea MS-R680-5G

产品简介

BBSea MS-R680 是一款高性能,高可靠性,功能强大,体积小等于一体的5G CPE。将高速5G蜂窝网络NR/LTE-FDD/LTE-TDD/HSPA+转成4路1000M以太网口以及最新WiFi6,为用户提供高速无线网络。
本产品采用工业级专用通信处理器,Qualcomm四核心1.2GHZ CPU、1路工业级5G无线模块,LINUX嵌入式实时操作系统,支持2路NANO SIM卡接口,4路100/1000M 以太网接口,1路SFP光口,2路双频WiFiSMA天线接口,4路5G SMA天线接口,支持各种工业环境,尤其适合低温,高温,震动等恶劣环境。
已广泛应用于自助服务终端、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公安、环保、气象、数字医疗、农业、林业、水、煤炭、石化等领域。商用乘用车后装,工程车,客车后装等领域。
在线咨询
  • 产品概述
  • 技术指标
  • 尺寸线序
  • 购买信息
  • 相关手册

ü  高通四核高性能CPU,主频高达1.2GHZ

ü  工业级DDR3内存8Gb,可工作在-40—75

ü  大容量存储空间达4GB

ü  大功率WiFi62*2MIMO 2.4G&5.8G总速率高达1800M/bps

ü  410/100/1000M以太网,每个口都可以设置成WAN

ü  1SFP 光纤接口,可插支持单纤或者双纤光模块

ü  国内5G4G全网通,支持SA,NSA组网模式

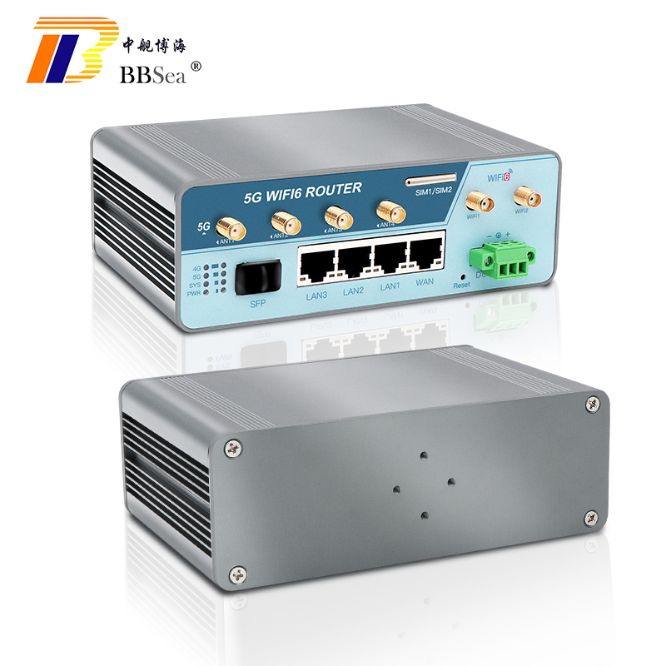

ü  全铝机身,优良的导热设计,满足7*24小时工作

ü  防护等级IP30


硬件架构

CPU

Qualcomm   四核1.2GHZ,可选核1.8G CPU需定制

Each   core has NEON SIMD DSP

Dynamic   frequency scaling 动态频率调整

Secure   boot安全启动

RAM

DDR3   8Gb

eMMC

4GB

操作系统

LINUX内核4.4版本



高通方案5G模块:

频段支持

5G/4G/3G

5G

Sub-6G

n1,n2,n3,n5,n7,n8,n12,n20,n25,n28,n40,n41,n66,n71,n77,n78,n79

4G

LTE-FDD

B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/

B20/B25/B26/B28/B29/B30/B32/B66/B71

4G

LTE-TDD

B34/B38/B39/B40/B41/B42/B48

3G

WCDMA

B1/B2/B3/B4/B5/B8

理论带宽

Sub6G:上行:300Mbps,下行:4   Gbps

LTE   CAT20:上行:150Mbps,下行:2.4Gbps

  HSPA+:上行:5.76Mbps,下行:42.0Mbps

上述数值为理论值,实际速度受制于当地网络环境以及运营商

5G模块数量

内置5G模块数量1个,2个外置NANO SIM 卡槽,(其中一个公用内部ESIM卡)





展锐方案5G模块

频段支持

5G/4G/3G

5G

Sub-6G

Sub-6:n1/28/41/78/79

NR:   DL 4*4 MIMO:n1/41/78/79

UL   2*2 MIMO:n41/78/79

4G

LTE-FDD

LTE FDD:   B1/2/3/5/7/8

LTE TDD:   B34/38/39/40/41

DL   2*2MIMO:B1/2/3/5/7/8/34/38/39/40/41

UL 1*1 MIMO

3G

WCDMA

WCDMA: B1/2/5/8

理论带宽

NR   SA: 1.9Gbps(DL) / 750Mbps(UL)

NR   ENDC: 2Gbps(DL) / 340Mbps(UL)

LTE:   500Mbps(DL) / 150Mbps(UL)

WCDMA:   42Mbps(DL) / 11Mbps(UL)

上述数值为理论值,实际速度受制于当地网络环境以及运营商

5G模块数量

内置5G模块数量1个,2个外置NANO SIM 卡槽,(其中一个公用内部ESIM卡)



WIFI性能:

执行标准

支持IEEE802.11ac/ax(WIFI6)

天线支持

5 GHz: 2x2/80 MHz

2.4 GHz: 2x2/40 MHz

输出功率

大功率WiFi输出性能

2x2 2.4GHz 802.11b/g/n/ac/ax,每条通道输出最大功率为21dBm,-35dB   DEVM条件下

2x2 5GHz   802.ax/11a/n/ac/ax,每条通道输出最大功率为20dBm,-40dB   DEVM条件下

接收增益

@802.11AX条件下,   2.4G接收增益14DB

@802.11AX条件下,   5.8G接收增益13DB

频段

2.412GHz2.472GHz以及5.150GHz5.850GHz同步双频

WIFI速率

2x2 MU-MIMO板载WiFi   2.4GHz最高可达

574MbpsTCP数据最高可达400Mbps

2x2 MU-MIMO板载WiFi   5GHz最高可达

1201MbpsTCP数据最高可达800Mbps

调制技术

802.11b: DSSS (DBPSK /   DQPSK / CCK)

802.11a/g: OFDM (BPSK /   QPSK / 16-QAM / 64-QAM)

802.11ax/ac/n: OFDM   (BPSK / QPSK / 16-QAM / 64-QAM / 256-QAM)/1024-QAM

WiFi软件功能

修改SSID,信道切换

支持AP模式

客户端模式(桥接模式)

MESH   组网(开发中)





路由性能:

路由默认IP

192.168.2.1

防火墙功能

开启或者关闭防火墙

端口转发

DMZ主机

黑白名单

VPN功能

L2TP 客户端

OPENVPN客户端

IPSEC 客户端

SERIALLINK   VPN

网络备份

5G蜂窝网络,WAN口,WiFi桥接等可设置互为备份

设备管理

支持标准TR069   CPE客户端管理工具

DDNS支持

支持DDNS域名服务客户端





















接口:

LAN/WAN

410/100/1000M RJ45网口,每个网口可以配置成WAN口,可用于多WAN口场景,默认为4LAN,可选支持标准48V POE输出版本,可直接接48V   POE摄像头,整机供电52V/1.5A

SFP光纤接口

11.25G SFP光口,支持100M/1000M单纤或者双纤光模块,传输距离时视光模块版本而定,默认工作在LAN口模式

WiFi天线

2SMA母头,双频WiFi天线接口

默认出货标准:2.4G&5.8G双频全向胶棒天线

可选双频WiFi吸盘天线,馈线长度3

可选特殊场景定制的大功率定向天线

5G/GPS天线

4SMA母头 5G天线接口,频率范围650MHZ-60000MHZ

其中1路天线为5G/GPS共用天线,特殊场合可将15G天线改成GPS天线,

配置成:35G+1GPS天线

默人出货标准:45G胶棒天线

根据安装环境可选:1.   4根馈线长度为3米的5G吸盘天线

                  2. 或者4合一蘑菇头5G天线,馈线长度3米,天线防水等级IP65

SIM卡槽

第一路为标准NANO   SIM抽屉式卡槽

第二路为内部eSIM卡与外置NANOSIM抽屉式卡槽共用

默认第二路为外置NANO   SIM 卡槽,eSIM卡为选配,供特殊场景应用

RESET按钮

1RESET按钮,在SYS灯常亮情况下,顶住此按钮10秒可恢复出厂设置

LED指示灯

PW   电源指示灯,外接电源上电即亮

SYS   系统状态指示灯,系统启动中闪烁,系统启动完成常亮,

SYS常亮代表CPE系统启动正常

4G网络指示灯,当5G模块工作在4G网络模式下,此灯常亮,否则不亮

5G网络指示灯,当5G模块工作在5G网络模式下,此灯常亮,否则不亮

蜂窝网络信号强度指示灯:包括工作在5G,4G模式下



电源接口:

输入电压

12~55VDC宽电压输入,3PIN端子型接口

功率

默认不带POE输出,功率24W最大,提供12V/2A或者24V/1A电源适配器

当用12V供电时,电流建议在12V/2A左右

POE输出版本,提供52V/1.5A   78W电源适配器

物理性能:

工作温度

储存温度: (-40°C to 95°C)

工作温度:    (-40°C to 75°C)

相对湿度

95%

尺寸

L*S*H:   144mmX94mmX50mm

安装

支持DIN35MM标准工业导轨安装

重量

净重:556g

包装重量:987g

证书

CCC,CE,FCC,RHOS



产品型号


BBSea   MS-R680 -V1.1(高通5G模块)



ü    高通4核心1.2GHZ CPU8Gb内存,4GB总存储空间

ü    支持国内5G4G全网通,高通方案5G模块

ü    支持802.11AX 高功率双频2.4G&5.8G 2*2 MIMO WIFI6

ü    410/100/1000M网口

ü    1个光口(不带光模块)

ü    包装包含:45G胶棒天线,2个双频WiFi天线,1条网线,24V/2A电源适配器,SIM卡安装顶针,导轨安装件,合格证,简易说明书

BBSea   MS-R680 -V1.2(展锐5G模块)

ü    高通4核心1.2GHZ CPU8Gb内存,4GB总存储空间

ü    支持国内5G4G全网通,展讯方案5G模块

ü    支持802.11AX 高功率双频2.4G&5.8G 2*2 MIMO WIFI6

ü    41000M网口

ü    1个光口(不带光模块)

ü    包装包含:45G胶棒天线,2个双频WiFi天线,1条网线,24V/2A电源适配器,SIM卡安装顶针,导轨安装件,合格证,简易说明书

BBSea   MS-R680 -V1.1-POE(高通5G模块)



ü    高通4核心1.2GHZ CPU8Gb内存,4GB总存储空间

ü    支持国内5G4G全网通,高通方案5G模块

ü    支持802.11AX 高功率双频2.4G&5.8G 2*2 MIMO WIFI6

ü    410/100/1000M网口,每个网口支持POE 48V输出

ü    1个光口(不带光模块)

ü    包装包含:45G胶棒天线,2个双频WiFi天线,1条网线,52V/1.5A电源适配器,SIM卡安装顶针,导轨安装件,合格证,简易说明书

BBSea   MS-R680 -V1.2-POE(展锐5G模块)



ü    高通4核心1.2GHZ CPU8Gb内存,4GB总存储空间

ü  支持国内5G4G全网通,展讯方案5G模块

ü  支持802.11AX 高功率双频2.4G&5.8G 2*2 MIMO WIFI6

ü  41000M网口,每个网口支持POE 48V输出

ü  1个光口(不带光模块)

ü    包装包含:45G胶棒天线,2个双频WiFi天线,1条网线,52V/1.5A电源适配器,SIM卡安装顶针,导轨安装件,合格证,简易说明书

其他天线以及光模块

其他天线以及光模块需单独购买

型号说明:通过硬件版本号来区分内置高通或者国产展讯方案的5G模块,POE代表内置POE48V输出供电模块,并配置高功率电源适配器。另4GB存储空间,CPE本身会占用一些空间,用到会比实际4GB小。
