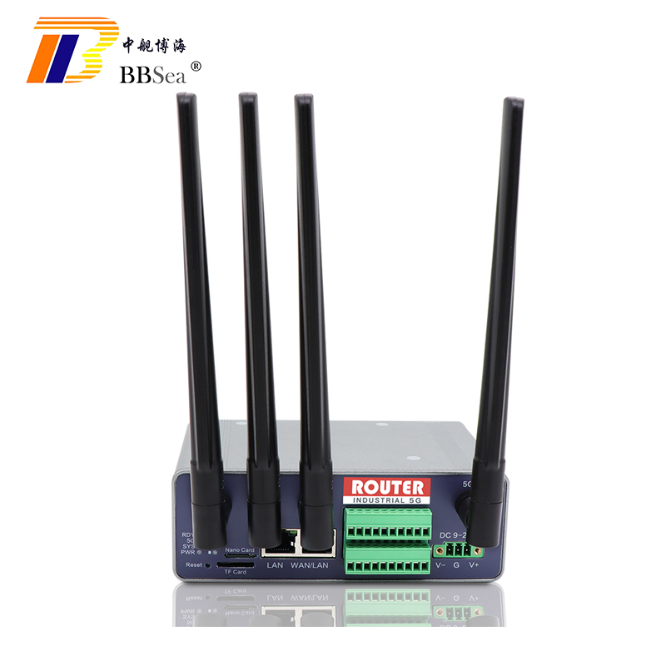

BBSea MS-R660

产品简介

BBSea MS-R660是一款基于高性能双核CPU通信处理器，并集成5G NR/LTE-FDD/LTE-TDD/HSPA+蜂窝调制解调器的高速5G终端，支持NA/SA组网方式，为各种终端提供高速的5G连接。丰富的物理接口：2路10/100/1000M以太网口，2路RS232/485串口，4路数字输入DI口，2路数字输出DO口，1个自弹式NANO SIM卡插槽和1个TF卡插槽，宽电压输入支持9-28V。小尺寸的设计，以及采用铝制外壳，使其拥有很好的散热。
已广泛应用于工业物联网产业链M2M的行业,如自助服务终端、智能电网、智能交通、智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、环保、气象、数字医疗、遥测、农业、林业、水、煤炭、石化等领域。

在线咨询

产品概述

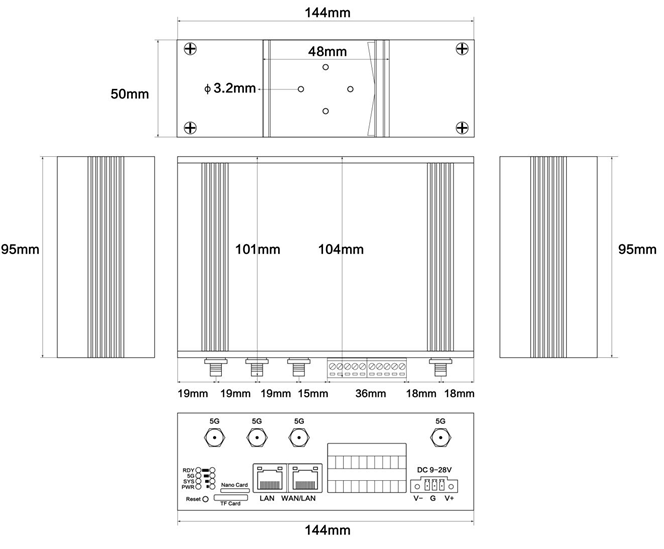

尺寸线序
尺寸线序
购买信息
相关手册

●高性能双核通信专用处理器

●2 路10/100/1000M以太网LAN/WAN接口

●支持5G NR/LTE-FDD/LTE-TDD/HSPA+网络

●支持NA/NSA组网方式，支持移动联通电信等5G网络

●1路NANO SIM卡插槽

●1路TF卡插槽，最大可支持128GB容量扩展

●2路RS232/485串口

●4路数字输入DI口，2路数字输出DO口

●支持 DC9-28V输入电压

●支持35MM标准DIN导轨安装

硬件：

硬件
CPU	高性能双核880MHZ CPU
RAM	2G bit RAM
SPI FLASH	16M(bytes)默认
Nand Flash	128MB(Bytes)可选
TF卡扩展	最大可支持128GB(Bytes)容量扩展（可选）
操作系统	LINUX 最新版本

网络接口：

5G网络支持
频段支持	5G/4G/3G版本
5G	Sub-6G	n1,n2,n3,n5,n7,n8,n12,n20,n25,n28,n40,n41,n66,n71,n77,n78,n79
4G	LTE-FDD	B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/ B20/B25/B26/B28/B29/B30/B32/B66/B71
4G	LTE-TDD	B34/B38/B39/B40/B41/B42/B48
3G	WCDMA	B1/B2/B3/B4/B5/B8
理论带宽	• Sub‐6G:上行最高达300Mbps,下行最高达4Gbps • LTE CAT20:上行最高达150Mbps,下行最高达2.4Gbps • HSPA+:上行最高达5.76Mbps,下行最高达42.0Mbps 以上数据仅为理论数值，实际网络速度受制于当地环境
运营商支持	支持中国移动，联通，电信3大运营商以及国外对应频率的运营商
路由功能:
防火墙	网络地址转换(NAT)
	状态全包检查(SPI)
媒体访问控制	CSMA/CA with ACK
VPN协议	PPTP,L2TP ,OpenVPN Client
DHCP	Build-in DHCP (动态主机配置协议)
其他协议	支持 PPP,PPOE，DDNS,ICMP,VRRP等
特色功能	FRP内网穿透，以及Modbus 协议等
串口：
串口数量	2路
串口标准	每路支持RS232/485标准，接对应的物理接口
串口速率	波特率支持最高115200bps
RS232引脚定义	第一路RS232串口：TXD1,RXD1,GND 三线制第一路RS485串口：A1,B1 二线制第二路RS232串口：TXD2,RXD2,GND 三线制第二路RS485串口：A2,B2 二线制注意每路串口都可以支持232/485，接对应的引脚即可，不可同时接
串口工作模式	TCP Server TCP Client UDP Modbus RTU 转Modbus TCP Server

IO口
数字量输入	4路DI输入
	DIN1,DIN2,DIN3,DIN4,DCOM为公共端
	工作协议：MODBUS TCP SERVER，默认端口502 上位机通过MODBUS TCP CLIENT建立连接：BBSEA MS-R660 的默认IP+502端口
数字量输出	2路DO输出
	DO1,COM1,DO2,COM2，其中COM为公共端
	继电器输出
	工作协议：MODBUS TCP SERVER，默认端口502 上位机通过MODBUS TCP CLIENT建立连接：BBSEA MS-R660 的默认IP+502端口

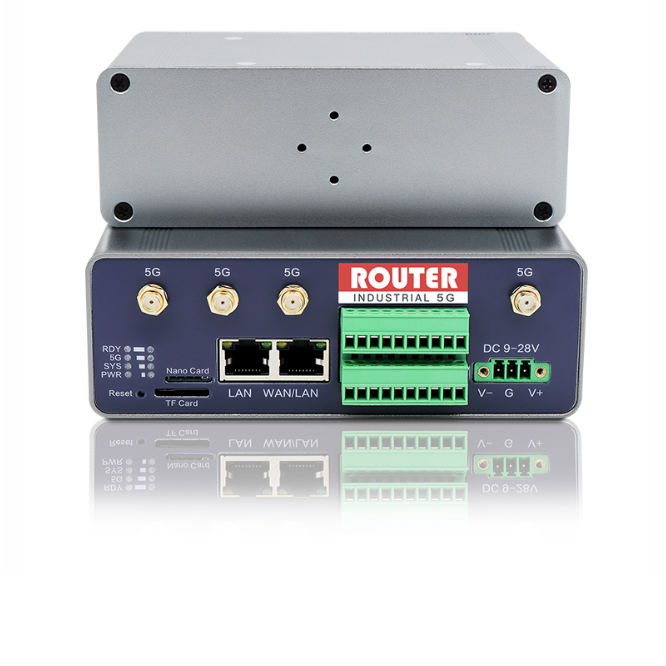

其他接口
LAN/WAN口	1路10/100/1000M以太网LAN口
LAN/WAN口	1路10/100/1000M以太网LAN/WAN口,默认为WAN口，从配置页面可改为LAN口
重置按钮	1个重置按钮，恢复出厂设置
天线	4x 5G天线(50Ω SMA 接口)
LED	Power电源指示灯，通电常亮 SYS系统指示灯，系统启动中闪烁，启动完成常亮 5G 注册到5G网络后，此灯常亮 RDY 网络注册正常，可以联网后，此灯常亮右侧4只LED灯为信号强度指示灯
SIM卡槽	1路自弹式NANO SIM卡插槽，支持1.8/3.3V SIM卡
TF卡扩展插槽	支持最大128G(Bytes)TF卡

电源：

电源
默认电源	DC 12V/1.5A 电源适配器(US,EU等标准可选)
输入电压	9~28VDC
功率	20W (Max)

物理数据：

物理数据：
操作温度	储存温度: (-40°C to 85°C)
操作温度	操作温度: (-40°C to 75°C)
相对湿度	95%
尺寸	LSH: 144mm x95mm x 50mm
安装	支持35MM DIN导轨安装
重量	净重:505g
重量	带包装配件: 861kg
相关证书	CCC,CE,FCC,RHOS
