串口服务器在变电站综合自动化中的应用
2022-07-26♦ 方案背景:
变电站的设备分布比较分散,而且监控室与变电站的距离较远,进行数据采集以及通讯比较麻烦,但是使用串口服务器就十分方便,可以借助现有的公司局域网来形成一个通讯网络,方便上位监控系统来采集数据实现监控,底端的保护控制装置通过串行通信接入TCP/IP局域网。
♦ 方案说明:
基于组态软件和串口服务器的监控网络设计
变电站运行数据通过串行通信接入TCP/IP传输网络传送到上位机上。处于监控站计算机可以远程监控变电站监测数据的变化。串口服务器把设备数据通过串行口协议集多台设备现场设备数据,然后以TCP/IP网络采集形式传输数据到局域网内。数据采集站通过虚拟串口接收传回来的数据。同时数据采集站使用世纪星组态软件的联网运行功能,共享数据到其他的监控站。监控站之间由互联网连接,没有距离限制。
电力综合自动化项目中大量采用了BBSea串口通讯服务器NC600系列产品,底端的保护控制装置通过串行接口接入TCP/IP局域网。可实现同台设备上的RS232,RS422,RS485串口并存,支持TCP/IPSCOKET编程,可以兼容任何操作系统,提供TCP/IP跨平台程序开发工具,支持多机连接,同一串口数据可以同时发给两个以上主机。

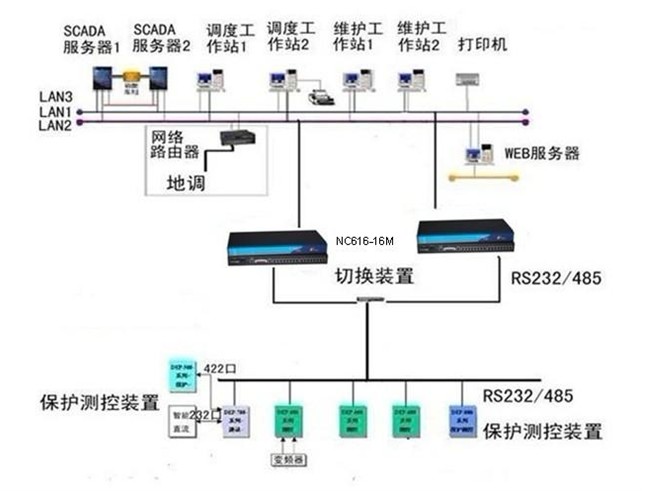

方案示意图:
