方案背景：

       一般情况下，高速公路的隧道都是无人值守，并且隧道与监控分中心的距离比较远。必须建设一个适应隧道环境的高可靠的网络平台，用于保证隧道内的各种监控数据实时上传，保证监控中心对隧道的设备的实时监控，进而实现隧道的正常运营。隧道监控系统的苛刻环境及数据实时性的要求使工业以太网交换机是目前隧道监控系统最佳的组网方案。

 高速公路隧道监控系统对工业以太网交换机的需求：

♦ 工业品质，适应苛刻环境要求

♦ 组网灵活，高可靠性，高扩展性

♦ 支持网络冗余，保证数据的实时可靠

♦ 电源冗余，高可靠性

♦ 支持VLAN

♦ 支持网管功能，实现设备的远程管理

DCN工业以太网产品特点：

♦ IP40工业等级，宽温工作范围-40～+85℃,导轨式安装方式

♦ 提供接入层完整解决方案

♦ 多种端口形态设计，根据现场的不同需求灵活配置

♦ 冗余电源，宽压输入范围85～264VAC、24～300VDC

♦ 低功耗、无风扇设计

♦ ERTP环网冗余技术，＜5ms链路回复

♦ MRPP快速环网倒换技术＜50ms数据倒换，运营商级标准

♦ 专利技术，保障设备掉电保护时间长达1秒之久

♦ 硬件IPV6

♦ L2、L3软件包及全线速转发

♦ 强大的网络安全及网络管理

♦ 丰富的 QOS策略

♦ 支持RMON

♦ 支持基于端口的VLAN

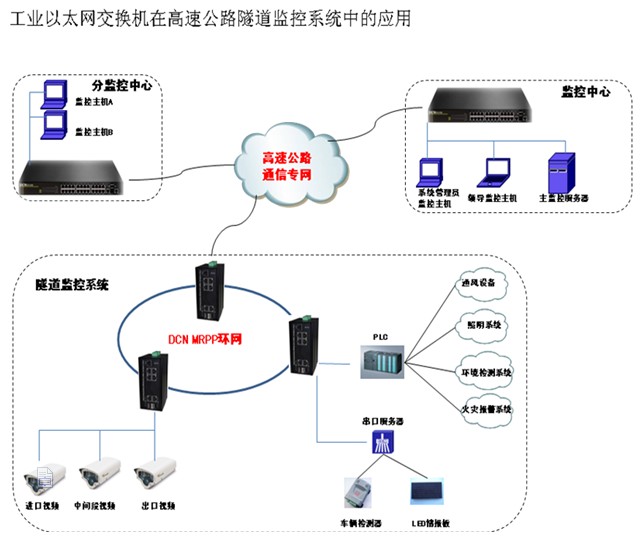

方案示意图：
