产品简介

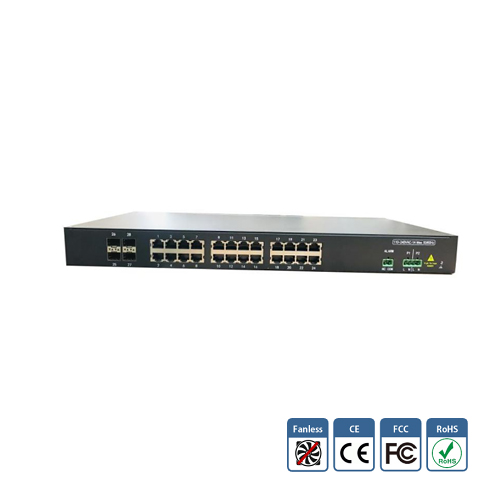

ES2028M系列工业级二层管理型机架式工业以太网交换机，满足IEC61850-3标准，最多支持24*10/100/1000Base-T，并可配置4*1000Base-X SFP插槽光口。
在线咨询ES2028M系列工业级二层管理型机架式工业以太网交换机，满足IEC61850-3标准，最多支持24*10/100/1000Base-T，并可配置4*1000Base-X SFP插槽光口。
其管理功能齐全，包括QoS、VLAN、IGMPSnooping/GMRP、PortTrunking、SNMPV1/V2/V3、RSTP/STP/MSTP/ERPS/ZJRing等。冗余环网协议，网络链路切换及恢复时间小于50ms，提高了网络的可靠性。冗余电源输入，宽温设计，强抗电磁干扰能力，可广泛应用于工业现场。
● 符合IEC61850-3标准
● 最多支持24*10/100/1000Base-T
● 最多可配置4*1000Base-X SFP插槽光口
● 支持RSTP/STP/MSTP/ERPS/ZJRing等多种冗余保护协议
● 支持QoS、VLAN、IGMPSnooping/GMRP等管理功能
● 支持AC 220V电源输入
IEEE标准 | |
IEEE802.3 | 10BaseT Ethernet |
IEEE802.3u | 100BaseT(X) and 100BaseFX Fast Ethernet |
IEEE802.3ab | 1000BaseT(X) Ethernet |
IEEE802.3z | 1000BaseX Ethernet |
IEEE802.3x | Flow Control（流量控制） |
IEEE802.3d | Spanning Tree Protocol（生成树） |
IEEE802.1w | Rapid Spanning Tree Protocol（快速生成树） |
IEEE802.1s | Multiple Spanning Tree Protocol（多生成树） |
IEEE802.1p | Class of Service（服务等级） |
IEEE802.1Q | VLAN Tag（虚拟局域网标签） |
IEEE802.3ad | LACP(链路聚合控制协议) |
IEEE802.1x | User Authentication(用户鉴权) |
IEEE802.1ab | LLDP（逻辑链路发现协议） |
交换特性 | |
MAC地址表 | 8K |
数据包缓存 | 4Mbit |
处理方式 | 存储转发 |
接口 | |
RJ45端口数 | 最多24*10/100/1000Base-T |
光口传输距离 | 多模2km，单模20km/40km/60km/120km可选 |
1000Base-X端口 | 4*1000Base-X SFP插槽光口 |
LED指示灯 | 电源、电口、光口、状态 |
控制串口 | RS-232，RJ45连接器，9600bps，8，N，1 |
电源 | |
端子描述 | 4针电源端子和2针告警端子 |
电源参数 | 单双电源可选； 220V电源支持范围为AC/DC100～240V |
告警参数 | 220V，最大2A |
电源功耗 | 最大30瓦 |
电源保护 | 反接保护、过载保护 |
环境属性 | |
标准型号 | -10~60°C |
宽温型号 | -40~75°C |
储存温度 | -40°C~85°C |
相对湿度 | 5~95%(无凝霜) |
认证 | |
EMC | CE,FCC |
EMI | FCCPart15.CISPR(EN55022)classA |
EMS | EN61000-4-2（ESD）Level3, EN61000-4-3（RS）Level3, EN61000-4-4（EFT）Level3, EN61000-4-5（Surge）Level3, EN61000-4-6（CS）Level3, EN61000-4-8 |
Shock | IEC60068-2-27 |
Freefall | IEC60068-2-32 |
Vibration | IEC60068-2-6 |
GreenProduct | RoHS,WEEE |
软件特性 | |
MIB | RFC 1215 Trap，RFC 1213 MIBII，RFC 1157 SNMPMIB，RFC 1493 Bridge MIB，RFC 2674 VLANMIB ,RFC 1643，RFC 1757，RSTPMIB，Private MIB，LLDPMIB |
设备管理 | 支持SNMPv1，v2，v3 支持Web管理、Telnet和串口CLI配置支持DHCP-client 支持用户登录密码保护 |
安全特性 | 支持ACL具备L2～L4包过滤能力 支持基于端口的MAC过滤 支持MAC地址绑定 支持基于端口的802.1X认证 支持RADIUS认证 支持系统自防御，防止DDOS等攻击 |
VLAN | 支持端口VLAN、IEEE802.1QTag 最多可用的VLAN数：4094，VID范围1~4094支持管理VLAN |
端口汇聚 | 支持静态LACP；支持2组汇聚组，每组最多4个端口 |
网络冗余 | 支持STP(IEEE802.1d)，RSTP(IEEE802.1w)和MSTP(IEEE802.1s) ERPS（G.8032），ZJRing私有环网私有环网（自愈时间<10ms） |
QoS | 支持绝对优先级、相对优先级两种调度方式；4个优先级队列， 支持根据802.1p/DSCP队列调度，每端口8个队列 |
端口镜像 | 支持基于端口的单向和双向流量镜像 |
IGMP组播 | 支持IGMPSnoopingV1/V2，最多支持256个组播组 |
端口带宽控制 | 支持对出入端口的报文流量进行限速，粒度最小为64Kbps |
广播风暴抑制 | 支持对广播报文、组播报文和未知单播报文的抑制 |
设备维护 | 支持Sys log（系统日志） 支持RMON（Remote Network Monitoring） 支持Ping检测 支持链路层发现协议LLDP（Link Layer Discovery Protocol） |
SNTP | 支持SNTP协议 |
固件升级 | 支持WEB页面和串口TFTP升级 |
配置文件 | 支持配置文件的导入和导出 |
物理特性 | |
外壳 | IP40金属外壳 |
安装方式 | 标准机架式安装 |

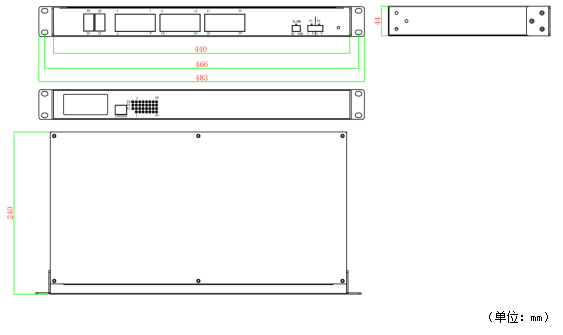

尺寸 | 440(W)x44(H)x240(D)mm |
质保期 | |
MTBF | 320000h |
保修期 | 5年 |
型号 | 产品描述 |
ES2028M-8GT-AC | 工业级管理型机架式工业以太网交换机，8*10/100/1000Base-T， AC220V（AC/DC 100～240V）供电。 |
ES2028M-16GT-AC | 工业级管理型机架式工业以太网交换机，16*10/100/1000Base-T，AC220V（AC/DC 100～240V）供电。 |
ES2028M-24GT-AC | 工业级管理型机架式工业以太网交换机，24*10/100/1000Base-T，AC220V（AC/DC 100～240V）供电。 |
ES2028M-8GT2G-AC | 工业级管理型机架式工业以太网交换机，8*10/100/1000Base-T，2*1000Base-X SFP插槽光口，AC220V（AC/DC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES2028M-16GT2G-AC | 工业级管理型机架式工业以太网交换机，16*10/100/1000Base-T，2*1000Base-X SFP插槽光口，AC220V（AC/DC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES2028M-24GT2G-AC | 工业级管理型机架式工业以太网交换机，24*10/100/1000Base-T，2*1000Base-X SFP插槽光口，AC220V（AC/DC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
ES2028M-24GT4G-AC | 工业级管理型机架式工业以太网交换机，24*10/100/1000Base-T，4*1000Base-X SFP插槽光口，AC220V（AC/DC 100～240V）供电。多模双纤2公里、单模双纤10公里可选，单纤、双纤可选。 |
